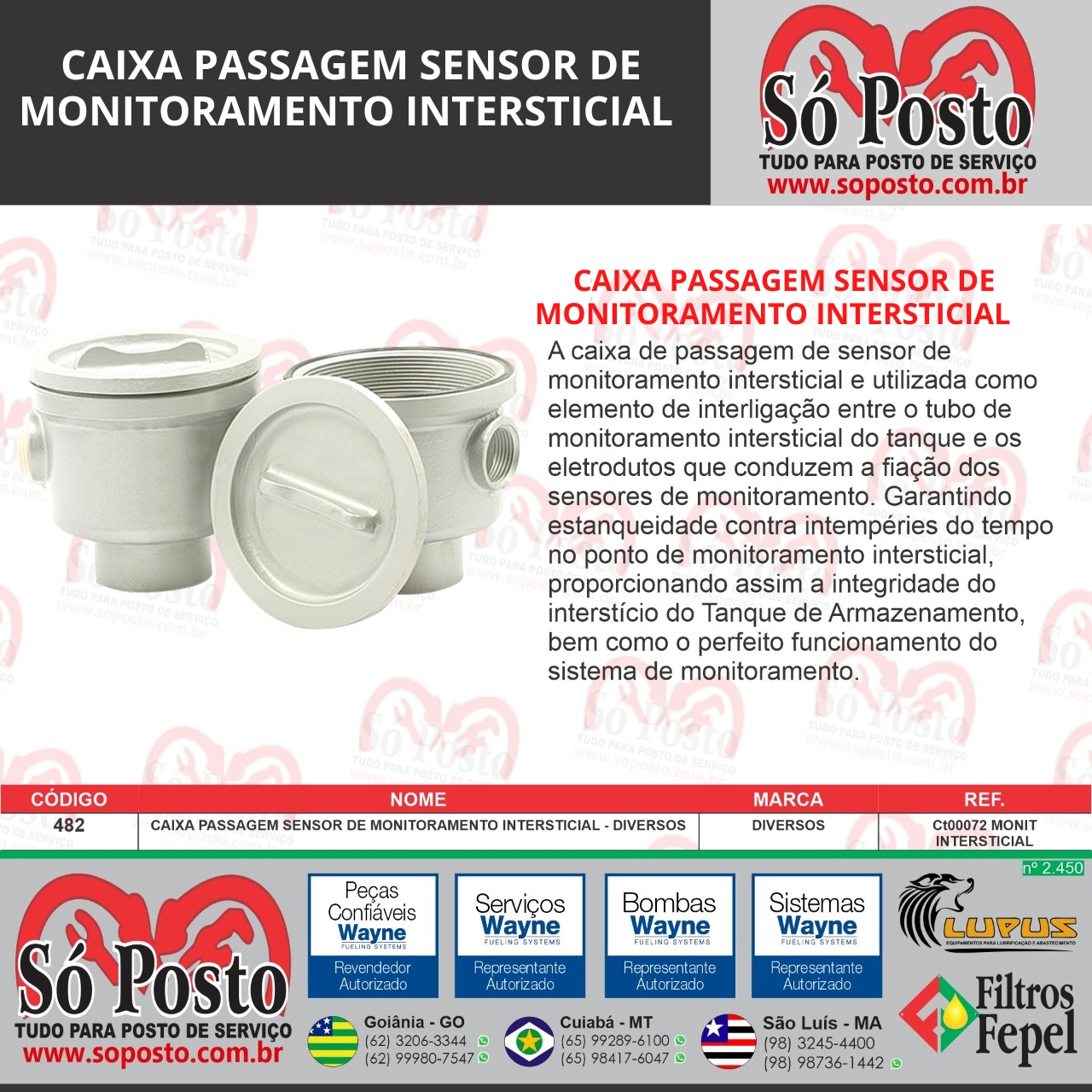

CAIXA PASSAGEM SENSOR DE MONITORAMENTO INTERSTICIAL – DIVERSOS

Uma Caixa de Passagem para Sensor de Monitoramento Intersticial é um componente utilizado em sistemas de monitoramento ambiental, especialmente em tanques de armazenamento subterrâneos de combustíveis (TSCs). Sua principal função é servir como ponto de conexão e proteção para os sensores que monitoram o espaço intersticial (a área entre as paredes interna e externa de um tanque de parede dupla).

Ponto de Conexão: Serve como um ponto centralizado para conectar a fiação elétrica dos sensores intersticiais ao sistema de monitoramento.
Proteção: Oferece proteção mecânica e ambiental para as conexões elétricas e para o próprio sensor intersticial contra umidade, poeira e outros elementos que possam comprometer o funcionamento do sistema.
Acesso Facilitado: Permite fácil acesso ao sensor intersticial e às emendas das fiações para instalação, inspeção e manutenção periódica. Geralmente possui uma tampa removível ou roscada para essa finalidade.
Garantia de Estanqueidade: Assegura a estanqueidade do sistema de monitoramento no ponto de conexão, evitando a entrada de água ou outros contaminantes que possam interferir na leitura dos sensores ou causar danos.
Organização da Fiação: Ajuda a organizar e direcionar a fiação elétrica de forma segura e eficiente.
Prevenção de Vazamentos e Contaminações: Ao garantir o correto funcionamento do sistema de monitoramento intersticial, contribui para a detecção precoce de vazamentos em tanques, auxiliando na prevenção de contaminações ambientais e garantindo a segurança operacional.

A caixa de passagem em si não possui um funcionamento ativo. Ela é um elemento passivo que facilita a instalação e a operação do sistema de monitoramento intersticial. O funcionamento do sistema como um todo envolve:

Sensores Intersticiais: Instalados dentro do espaço entre as paredes do tanque (interstício), esses sensores são projetados para detectar a presença de líquidos (combustível ou água) que possam indicar um vazamento na parede interna do tanque.
Fiação Elétrica: Os sensores são conectados através de fiações elétricas que são conduzidas pelos eletrodutos até a caixa de passagem.
Caixa de Passagem: Dentro da caixa, as fiações dos sensores são conectadas aos cabos que levam o sinal para a central de monitoramento. A caixa garante a proteção dessas conexões.
Central de Monitoramento: A central recebe os sinais dos sensores. Se um sensor detectar a presença de líquido no interstício, um alarme (sonoro e/ou visual) é acionado na central, indicando uma possível ocorrência de vazamento.

Material de Construção:
- Plástico (PVC, policarbonato, ABS): Leve, resistente à corrosão e intempéries.
- Metal (alumínio, aço inoxidável): Maior robustez e durabilidade, adequado para ambientes mais exigentes.
Grau de Proteção IP: Classificação que indica o nível de proteção contra a entrada de sólidos e líquidos (por exemplo, IP65, IP67). Para aplicações externas ou subterrâneas, um grau de proteção mais alto é essencial.
Dimensões: Tamanho da caixa, que deve ser suficiente para acomodar as conexões dos cabos e, possivelmente, bornes ou outros componentes.
Entradas para Cabos (Glandulas): Número e tipo de entradas para os cabos do sensor e do sistema de monitoramento. Devem garantir a vedação adequada para manter o grau de proteção IP. Os tamanhos mais comuns são PG7, PG9, PG11, NPT 1/2", etc.
Tipo de Conexão: Pode incluir bornes de conexão (terminais) para facilitar a ligação dos fios.
