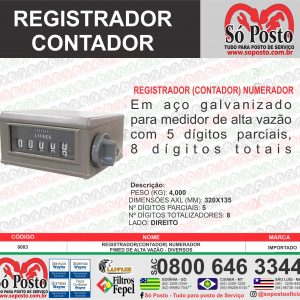

REGISTRADOR(CONTADOR) NUMERADOR P/MED DE ALTA VAZÃO – DIVERSOS

SKU: 8083

Um Registrador (Contador) Numerador para Medidor de Alta Vazão – Diversos é um componente essencial utilizado em conjunto com medidores de vazão de alta capacidade para registrar e exibir a quantidade de fluido que passou pelo sistema de medição.

Para ver o preço do produto faça login

Um Registrador (Contador) Numerador para Medidor de Alta Vazão - Diversos é um componente essencial utilizado em conjunto com medidores de vazão de alta capacidade para registrar e exibir a quantidade de fluido que passou pelo sistema de medição.

. Medição Contínua e Totalização:

O registrador é conectado mecanicamente ou eletronicamente ao elemento sensor do medidor de vazão (por exemplo, turbina, pistão oscilante, engrenagens ovais).
À medida que o fluido passa pelo medidor, o sensor gera um movimento rotacional ou pulsos elétricos proporcionais ao volume.
Esse movimento ou esses pulsos são transmitidos ao registrador numerador, que acumula e exibe o volume total que fluiu.
A leitura é geralmente apresentada em unidades de volume (litros, metros cúbicos, galões, etc.) em um display de dígitos.

2. Tipos de Registradores:

Mecânicos: Utilizam engrenagens e outros componentes mecânicos para converter o movimento do sensor em uma leitura numérica. São robustos e não requerem alimentação externa, sendo adequados para ambientes onde a eletricidade pode ser um problema ou em aplicações básicas de totalização.
Eletrônicos: Empregados em medidores mais modernos, convertem os pulsos elétricos do sensor em uma leitura digital. Oferecem maior precisão, recursos adicionais como calibração eletrônica, comunicação remota e integração com sistemas de automação.

3. Funções e Características Específicas para Alta Vazão:

Robustez e Durabilidade: Projetados para suportar as condições operacionais de alta vazão, incluindo pressões elevadas e uso contínuo.
Alta Capacidade de Totalização: Capazes de registrar grandes volumes de fluido com precisão.
Visibilidade Clara: Displays com dígitos grandes e de fácil leitura para monitoramento rápido do volume.
Opcionais: Alguns registradores para alta vazão podem incluir recursos como:
- Impressoras: Para gerar comprovantes de transações.
- Saídas de Pulso: Para conexão com sistemas de controle e telemetria.
- Compensação de Temperatura e Pressão: Para medições mais precisas de massa ou volume em condições variáveis.
- Alarmes: Para indicar volumes predefinidos ou falhas no sistema.

Sensor de Fluxo: Um medidor de alta vazão geralmente utiliza um sensor que interage com o fluido em movimento. Existem diversos tipos de sensores, como:
- Medidores de deslocamento positivo: Utilizam câmaras de medição com volumes fixos que são preenchidas e esvaziadas pelo fluxo do fluido. Cada ciclo corresponde a um volume conhecido.
- Medidores de turbina: Possuem um rotor que gira proporcionalmente à velocidade do fluido. A velocidade de rotação é convertida em vazão.
- Medidores de palhetas: Similar aos de turbina, utilizam palhetas que giram devido ao fluxo do fluido.
- Medidores de vazão tipo rotor: Usam um rotor com um formato específico que gira com o fluxo do fluido.
Transmissão do Sinal: O movimento do sensor (rotação, deslocamento) é convertido em um sinal mecânico ou eletrônico. Em medidores mecânicos, essa transmissão geralmente ocorre por meio de engrenagens e eixos. Em medidores digitais, o sensor gera pulsos elétricos.
Unidade Numeradora (Contador):
- Mecânica: Em registradores mecânicos, o sinal de rotação é transmitido a um conjunto de engrenagens que acionam os tambores numeradores. Cada vez que um volume predeterminado de fluido passa pelo medidor, a engrenagem move os tambores, incrementando a leitura. Geralmente possuem um totalizador (leitura acumulada não resetável) e um parcial (leitura que pode ser zerada).
- Digital: Em registradores digitais, os pulsos elétricos gerados pelo sensor são enviados a um microprocessador ou circuito eletrônico. Este circuito interpreta os pulsos, calcula o volume de fluido passado e exibe o valor em um display digital. Registradores digitais podem oferecer funcionalidades adicionais como calibração eletrônica, múltiplas unidades de medida, e interfaces de comunicação.
