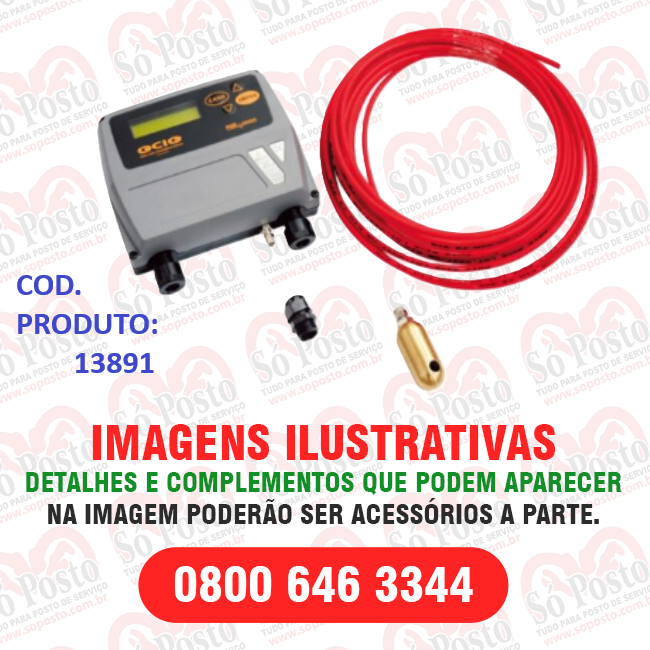

KITS DE SISTEMA DE MEDIÇAO MONITORAMENTO TANQUE AEREO DIVERSOS FLUIDOS – LUPUS

Kits de Sistema de Medição e Monitoramento para Tanques Aéreos de Diversos Fluidos. Esses sistemas são projetados para otimizar o gerenciamento de estoque, prevenir problemas e garantir a eficiência das operações.

A aplicação envolve os seguintes componentes e passos:

• Sonda de Medição: O coração do sistema é uma sonda, frequentemente do tipo magnetostrictiva ou de pressão estática , que é instalada dentro do tanque. Essa sonda é responsável por medir o nível do líquido com alta precisão. Algumas sondas também podem medir a presença de água no fundo do tanque e a temperatura do fluido.
• Unidade de Monitoramento: A sonda envia os dados para uma unidade de monitoramento, que processa as informações e as exibe. Essa unidade pode ser um display local ou um sistema conectado a uma plataforma digital.
• Conexão e Comunicação: Os dados podem ser acessados em tempo real através de uma plataforma web ou aplicativo móvel, permitindo o acompanhamento do estoque de qualquer lugar. Alguns sistemas também podem exportar dados via arquivos XML ou protocolos como MODBUS TCP/IP, facilitando a integração com outros sistemas de gestão.
• Software de Gestão (Opcional): Para um controle mais completo, pode haver um software opcional que permite a reconciliação do consumo e das entregas de combustível, calibração automática do tanque e até mesmo manutenção remota e atualizações de software.
• Sensores de Vazamento: Muitos kits incluem sensores de vazamento universais que detectam a presença de líquidos em sumps de bomba, sumps de filtro e interstícios de tanque, garantindo a proteção do meio ambiente e a segurança da operação.
• Relé de Saída (Opcional): Alguns sistemas podem ter um relé de saída opcional para acionamento de bombas submersas, automatizando o processo de abastecimento.

Etapas de Funcionamento

1. Medição Contínua: Os sensores (sondas) dentro dos tanques realizam medições contínuas e em tempo real dos níveis de fluido, água e temperatura.
2. Transmissão de Dados: Os dados coletados pelos sensores são transmitidos para o console central (geralmente via conexão com fio, mas sistemas mais avançados podem ter opções sem fio).
3. Processamento e Armazenamento: O console processa as informações, as exibe na tela e as armazena em sua memória. Ele também gera relatórios e históricos.
4. Monitoramento e Alertas: O sistema monitora constantemente os níveis. Se houver desvios significativos, como uma queda brusca de nível que possa indicar vazamento, ou se o nível estiver muito baixo/alto, ele pode emitir alertas visuais, sonoros ou enviar notificações via e-mail/SMS para os responsáveis.
5. Reconciliação e Controle: Com os dados precisos, é possível realizar a reconciliação do consumo de combustível (comparando vendas com estoque) e o monitoramento das entregas. Alguns sistemas podem até ter relés de saída para acionamento de bombas submersas, automatizando o abastecimento ou interrupção.
6. Manutenção e Atualizações Remotas: Muitos sistemas modernos permitem a manutenção remota e atualizações de software, garantindo que o sistema esteja sempre funcionando com a tecnologia mais recente e sem a necessidade de visitas físicas constantes.

• • Altura de tanque: Comum para tanques de até 4 metros de altura (alguns modelos com sondas de até 10 metros).
• Precisão da Medição:
  • Nível de combustível: Precisão de 1% (ou 0.1mm com tolerância de $\pm$1mm em sondas específicas).
  • Capaz de medir o nível de combustível, nível de água e temperatura simultaneamente.
• Indicação de Nível:
  • As informações são exibidas em unidades como Litros (L), Metros (m) ou Porcentagem (%).
• Distância de Monitoramento:
  • Pode variar, mas é comum encontrar sistemas com distância de monitoramento de até 50 metros entre a sonda e o console. Sondas mais avançadas podem permitir distâncias maiores, como 250 metros.
• Alimentação:
  • Normalmente 220V, mas a depender do sistema e da aplicação, pode haver outras opções.
• Tecnologia:
  • Utilizam sondas magnetostrictivas inteligentes que são compatíveis com diversos tipos de combustível.
  • Possibilidade de exportar dados via XML ou protocolo MODBUS TCP IP.
• Funcionalidades:
  • Calibração automática do tanque.
  • Elimina a necessidade de medições manuais.
  • Reconciliação do consumo e entregas de fluidos.
  • Relé de saída opcional para acionamento de bombas submersas.
  • Manutenção remota e atualizações de software.
  • Sensores de vazamento universais.
