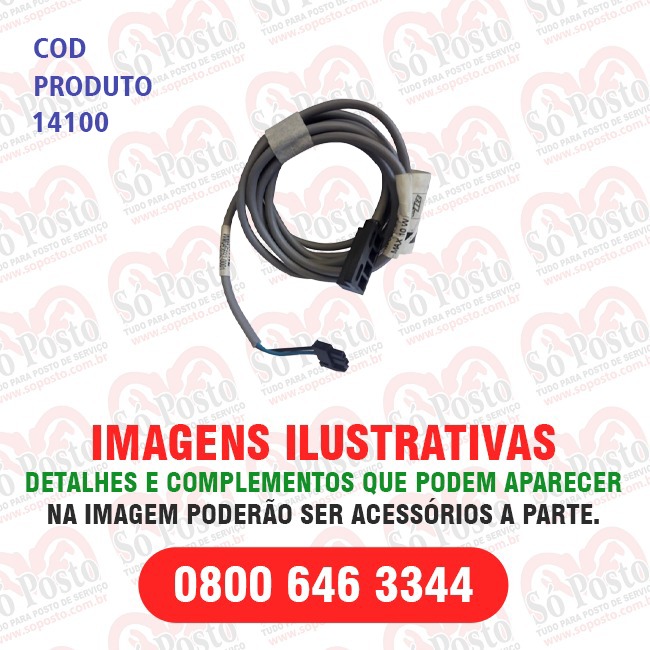

SENSOR(CABO) DO RECEPTACULO 2 FIOS NORMALMENTE ABERTO CABO 1.75M N3G/HELIX WM015970-0003CJ – WAYNE

O Sensor de Receptáculo de 2 Fios Normalmente Aberto (N/A) com Cabo de 1.75m N3G/HELIX WM015970-0003CJ da Wayne é um componente eletrônico projetado para detectar a presença ou ausência de algo em um receptáculo. Sua principal característica é ser “Normalmente Aberto” (N/A), o que significa que, em seu estado padrão (sem detecção), ele não permite a passagem de corrente elétrica. A corrente só passa quando o sensor detecta a presença do objeto ou condição para a qual foi configurado.

1. Função Principal:

Este sensor é um sensor magnético de acionamento. Sua função principal é detectar quando o bico de abastecimento (pistola) é retirado ou colocado no seu receptáculo na bomba de combustível.

2. Princípio de Operação (Normalmente Aberto):

A característica “Normalmente Aberto” significa que o sensor possui um circuito elétrico que permanece aberto (sem passagem de corrente) quando o bico está no receptáculo. Quando o bico é removido do receptáculo (ou seja, a operação de abastecimento é iniciada), o campo magnético associado ao bico interage com o sensor, fechando o circuito e enviando um sinal elétrico.

3. Integração com a CPU da Bomba:

Este sinal elétrico é enviado para a CPU (Unidade Central de Processamento) da bomba de combustível. A CPU interpreta esse sinal como uma indicação de que o abastecimento está prestes a começar ou já foi iniciado.

4. Habilitação da Bomba para Abastecer:

Ao receber o sinal do sensor, a CPU da bomba de combustível é habilitada para iniciar a operação de bombeamento de combustível. É um dos mecanismos de segurança e controle que garantem que o combustível só seja liberado quando o bico estiver corretamente manuseado.

• Conexão: Os dois fios do sensor são conectados em série com o circuito de controle que você deseja operar. Um fio se conecta à fonte de alimentação (ou a uma entrada de sinal em um controlador) e o outro fio se conecta à carga (por exemplo, uma bomba, luz ou alarme) ou a outra entrada em um controlador.

• Estado Normal (Sem Detecção): Em seu estado normal, sem nenhum objeto detectado no receptáculo, a chave interna do sensor está aberta . Isso significa que há uma interrupção no circuito elétrico e nenhuma corrente pode fluir através do sensor. Portanto, a carga conectada permanece desligada ou o controlador recebe um sinal de “circuito aberto”.

• Estado de detecção (objeto presente): quando um objeto é detectado pelo sensor (por exemplo, uma bóia subindo em um tanque, uma sonda fazendo contato ou algo sendo inserido no receptáculo), o mecanismo interno do sensor faz com que o interruptor normalmente aberto feche .

• Conclusão do circuito: com o interruptor fechado, o circuito elétrico está completo, permitindo que a corrente flua através do sensor. Isso irá:

  • Energizar uma carga: se conectado diretamente a uma carga, ela ligará (por exemplo, uma bomba liga, uma luz acende).
  • Sinalizar um controlador: Se conectado a um controlador lógico programável (CLP), relé ou outro sistema de controle, o controlador detectará o fluxo de corrente (ou a mudança de tensão) e interpretará isso como um evento de “detecção”. O controlador pode então executar uma ação pré-programada com base neste sinal.

• Tipo de sensor: Sensor magnético (interruptor Reed)
• Fiação: 2 fios
• Estado Normal: Normalmente Aberto (NA – Normally Open). Isso significa que o circuito do sensor está aberto (não há passagem de corrente) quando ele está em seu estado de repouso, e se fecha (permite a passagem de corrente) quando ativado por um campo magnético.
• Comprimento do Cabo: 1.75 metros
