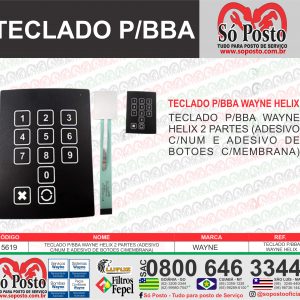

TECLADO P/BBA WAYNE HELIX 2 PARTES (ADESIVO C/NUM E ADESIVO DE BOTOES C/MEMBRANA)

• Adesivo com numeração:

  • Retire cuidadosamente a película protetora da parte de trás do adesivo com a numeração.
  • Posicione o adesivo com precisão sobre a área designada na bomba. Geralmente, essa parte fica sobre o visor ou em uma área específica para entrada de valores.
  • Começando de uma extremidade, pressione o adesivo firmemente contra a superfície, evitando a formação de bolhas de ar. Se houver bolhas, tente removê-las pressionando-as em direção à borda do adesivo.

• Adesivo de botões com membrana:

  • Este adesivo geralmente contém as teclas de função (como “função”, “totalizador”, “correção”, etc.) e possui uma membrana que protege os contatos eletrônicos.
  • Retire a película protetora da parte de trás deste adesivo.
  • Alinhe cuidadosamente o adesivo com a área onde os botões de função estavam localizados. Certifique-se de que cada botão da membrana esteja posicionado corretamente sobre o respectivo contato na bomba.
  • Pressione o adesivo com firmeza sobre toda a área, garantindo boa aderência e evitando bolhas de ar.

O teclado P/BBA Wayne Helix 2 partes (adesivo com números e adesivo de botões com membrana) funciona com base na tecnologia de teclado de membrana.

1. Camadas: O teclado é composto por múltiplas camadas finas, geralmente de poliéster ou policarbonato. Dessas, pelo menos uma camada é condutora, contendo um circuito elétrico impresso com tinta condutiva (geralmente à base de prata).
2. Separação: Normalmente, há uma camada espaçadora com furos entre a camada condutora superior e a inferior. Essa camada isola os contatos elétricos até que uma tecla seja pressionada.
3. Acionamento: Quando você pressiona um dos botões no adesivo superior, a pressão faz com que a camada superior flexione e entre em contato com a camada condutora inferior através de um dos furos na camada espaçadora.
4. Fechamento do Circuito: Esse contato fecha um circuito elétrico específico correspondente à tecla pressionada.
5. Sinal Elétrico: O fechamento do circuito permite a passagem de uma corrente elétrica. Essa mudança no estado elétrico é detectada pela controladora da bomba de combustível.
6. Interpretação: A controladora da bomba interpreta o sinal elétrico recebido, identificando qual tecla foi pressionada (um número para o valor, ou uma função como “combustível” ou “iniciar”).
7. Ação: Com base na tecla identificada, a bomba de combustível executa a ação correspondente (definir o valor a ser abastecido, selecionar o combustível, iniciar o abastecimento, etc.).

Tipo: Teclado de membrana (em alguns casos, pode haver também a opção touch screen para modelos Helix mais recentes).

Composição:

• Adesivo com numerais: Contém as teclas numéricas para inserção de valores.
• Adesivo de botões com membrana: Inclui as teclas de função (como “função”, “totalizador”, “correção”, “ponto”, “limite”, “início”, “stop” dependendo do modelo) e a membrana protetora.

Compatibilidade: Exclusivo para bombas de combustível Wayne, modelo Helix (pode haver variações entre os modelos Helix, então é importante verificar o part number).
